机器人灵巧手的构造及分析

一、主要类型（按结构和工作原理）

1. 平行夹爪

• 构造：最简单的形式，通常有两个或三个手指，通过直线运动做平行开合。

• 特点：结构紧凑，控制简单，刚性好，负载能力强。

• 应用：最常见的工业机器人末端，用于抓取规则物体（如盒子、零件）。

2. 仿形/自适应夹爪

• 构造：手指（通常是柔性或铰链式）能被动适应被抓物体的外形，如鱼骨型、连杆机构型。

• 特点：无需复杂传感和控制，即可稳定抓取形状不规则的物体。

• 应用：抓取易碎品（鸡蛋、水果）、不规则工件。

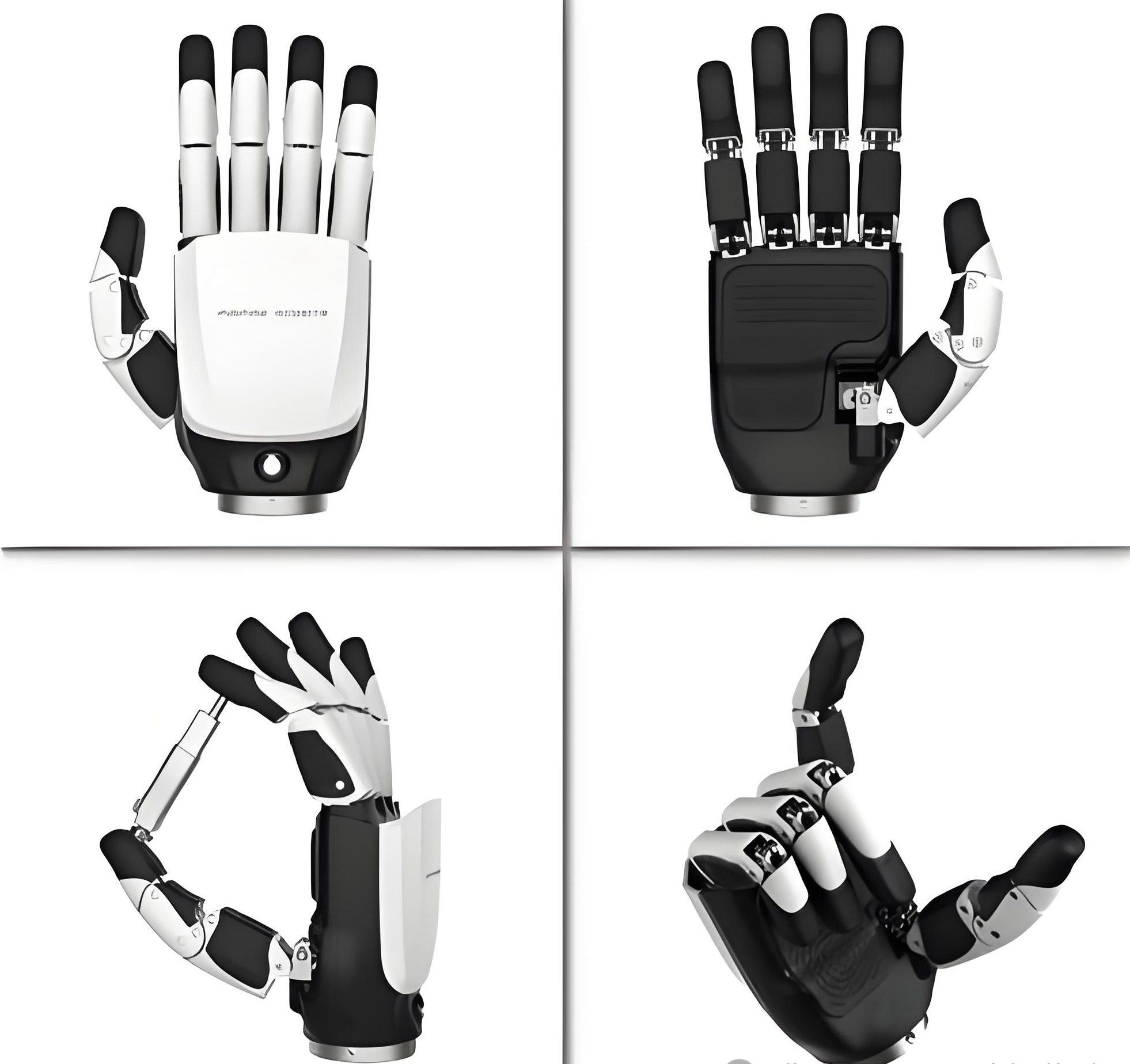

3. 多指灵巧手

• 构造：模仿人手，通常有3-5个手指，每个手指有2-4个关节，自由度很高。

• 特点：能完成复杂操作（如旋转、拨动、捏取），但结构复杂，控制算法极其复杂，成本高昂。

• 应用：高端机器人研究（如NASA Robonaut， Shadow Hand）、服务机器人。

4. 专用/特殊夹爪

• 构造：为特定任务设计，如真空吸盘、磁力吸盘、钩爪、膨胀式夹爪。

• 特点：针对性强，效率高。

• 应用：吸盘用于平整板材（玻璃、金属板），磁力用于导磁性材料。




二、核心构造组成部分

1. 驱动系统（动力来源）

• 电动：最常见。使用伺服电机、步进电机或微型直流电机。优点：控制精准，易于编程，清洁。缺点：功率/重量比相对较低。

• 气动：使用压缩空气驱动气缸。优点：速度快，力量大，结构简单，成本低，防爆。缺点：控制精度较低，需要气源，有噪音。

• 液压：使用高压油液驱动。优点：力量极大，稳定性好。缺点：系统笨重，有泄漏风险，维护复杂。常用于重型机械。

• 形状记忆合金/软体驱动：新兴方式，通过材料特性（如加热收缩、气压膨胀）产生运动。优点：柔顺，安全。缺点：响应慢，力输出小。

2. 传动机构（传递动力）

• 齿轮传动：最普遍，用于改变转速和扭矩，实现减速增力。

• 蜗轮蜗杆：具有自锁功能，防止断电时负载掉落。

• 丝杠/滚珠丝杠：将电机的旋转运动转换为精确的直线运动，常用于平行夹爪。

• 连杆机构：将驱动器的运动转换成特定的手指开合轨迹，结构坚固。

• 腱绳传动：模仿人体肌腱，电机安装在手掌或手臂近端，通过拉线（钢丝、凯夫拉绳）驱动远端关节。优点：减轻末端重量，增加灵活性。缺点：存在摩擦、迟滞和磨损。

3. 结构件与外壳

• 材料：铝合金（轻量化）、钢（高强度）、工程塑料（绝缘、低成本），以及3D打印树脂（快速原型）。

• 设计：需要在强度、重量、刚性之间取得平衡。

4. 感知系统（“触觉”）

• 位置/角度传感器：编码器（测量电机转角），电位器（测量关节角度）。

• 力/力矩传感器：测量指尖或关节的受力，是实现精细操作和力控的关键。

• 触觉传感器阵列：像“数字皮肤”，提供接触点的压力分布信息。

• 接近/视觉传感器：帮助引导抓取。

5. 控制系统（“大脑”）

• 控制器：单片机（如Arduino）、DSP、工控机等，处理传感器信号并发送指令给驱动器。

• 算法：从简单的开环位置控制，到复杂的力位混合控制、抓取规划、滑移检测等高级算法。




三、核心技术挑战分析

无论采用哪种构造，要达成真正的“灵巧”，都必须突破以下协同难题：

1. 物理灵巧度 (IOD - 手/执行)
   核心是驱动系统的微型化与集成。灵巧手需要在手掌大小的空间内，集成多达12个甚至更多的微型电机（如空心杯电机）、减速器、传动系统和散热模块，同时实现大于5kg的抓握负载和超过50万次的使用寿命。此外，材料与制造工艺（如3D打印柔性材料）也直接影响着灵巧手的轻量化、可靠性和成本。

2. 感知指数 (IOS - 感知/反馈)
   这是灵巧手适应非结构化环境的关键。目前的研究前沿是在不牺牲灵活性的前提下，实现全手高分辨率触觉覆盖。例如，北京通用人工智能研究院研发的“F-TAC Hand”在其掌面70%的面积上集成了多达17个视触觉传感器，能感知接触位置、压力分布甚至物体纹理。未来的趋势是融合触觉、力觉、滑觉和接近觉，构建多模态感知系统。

3. 智能指数 (IOI - 脑/决策)
   这是最大的瓶颈。控制一个具有20个以上自由度的灵巧手进行复杂的协同操作（如拧瓶盖、使用工具），其运动规划复杂度极高。解决路径依赖仿真训练与人工智能，特别是强化学习和大语言模型的任务理解能力，结合海量操作数据（如灵心巧手构建的DexSkill-Net数据集），来实现任务的自主理解和技能生成。




四、发展趋势与应用前景

未来，灵巧手的发展将呈现三大趋势，以满足更广泛的应用需求：

• 硬件趋势：高度集成与轻量化是永恒追求，软体机器人技术和柔性电子的融合将创造出更安全、适应性更强的“软灵巧手”。

• 智能趋势：端到端的技能学习成为主流，即从传感器输入直接映射到控制输出，减少对复杂建模的依赖。

• 应用趋势：任务定制化设计将更普遍，为特定场景（如精密装配、医疗手术）优化设计。其应用将从实验室走向智能制造（狭小空间装配、精密分拣）、家庭服务、医疗康复和特种作业等领域。

  总而言之，机器手的构造是其功能的基础，是在机械设计、驱动技术、传感技术和智能算法之间寻找最佳平衡的艺术。从简单的两指夹爪到复杂的多指灵巧手，其复杂度和能力天差地别，但核心目标始终是：可靠、高效地与世界进行物理交互。
